InspireCV-自定义轻量化CV库

InspireCV的实现

InspireCV 的开发目的是通过用轻量级的、项目定制的视觉库替换 OpenCV 来减少 SDK 大小并避免依赖问题,为常用的视觉算法提供高级抽象接口。它具有灵活的后端架构,允许用户默认使用轻量级后端,同时也提供切换到更强大的 OpenCV 后端 的选项以获得增强的性能。

InspireCV除了在Arm设备上加入NEON提升处理速度以外,还会在一些特殊的硬件会加入一些提升速度的尝试,例如使用Rockchip RGA的方式利用DMA加速2D图像的处理等,最终目的是让用户可以最轻的进行多平台移植CV项目,并同时兼顾性能和处理结果。

InspireCV


  • 同时支持 OpenCV 和自定义 OKCV 后端
  • 核心功能包括:
    • 基本图像处理操作
    • 几何基元(Point、Rect、Size)
    • 变换矩阵
    • 图像输入/输出
  • 使用 OKCV 后端时依赖最小
  • 可选的 OpenCV 集成用于调试和可视化

构建选项

后端选择

  • INSPIRECV_BACKEND_OPENCV: 使用 OpenCV 作为后端(默认关闭)
  • INSPIRECV_BACKEND_OKCV_USE_OPENCV: 在 OKCV 后端中启用 OpenCV 支持(默认关闭)
  • INSPIRECV_BACKEND_OKCV_USE_OPENCV_IO: 在 OKCV 中使用 OpenCV 的图像 I/O(默认关闭)
  • INSPIRECV_BACKEND_OKCV_USE_OPENCV_GUI: 在 OKCV 中使用 OpenCV 的 GUI 功能(默认关闭)

其他选项

  • INSPIRECV_BUILD_SHARED_LIBS: 构建为共享库(默认关闭)
  • INSPIRECV_OKCV_BUILD_TESTS: 构建测试套件(默认开启)
  • INSPIRECV_OKCV_BUILD_SAMPLE: 构建示例应用程序(默认开启)

依赖

必需:

  • CMake 3.10+
  • Eigen3
  • C++14 编译器

可选:

  • OpenCV(如果使用 OpenCV 后端或 OKCV 中的 OpenCV 功能则必需)

使用指南

图像输入/输出

图像可以通过多种方式从文件、缓冲区或其他来源加载。默认图像类型是 3 通道 BGR 图像,与 OpenCV 相同。

  • 图像构造函数
1
2
3
4
5
6
7
8
9
10
11
// 从文件加载图像
// 以 3 通道加载(BGR,与 opencv 相同)
inspirecv::Image img = inspirecv::Image::Create("test_res/data/bulk/kun_cartoon_crop.jpg", 3);

// 其他加载方法

// 从缓冲区加载图像
uint8_t* buffer = ...;  // buffer 是指向图像数据的指针
bool is_alloc_mem = false;  // 如果为 true,将为图像数据分配内存,
                            // 建议使用 false 以指向原始数据避免复制
inspirecv::Image img = inspirecv::Image::Create(width, height, channel, buffer, is_alloc_mem);
  • 图像保存和显示

图像支持多种图像格式,包括 PNG、JPG、BMP 等。您可以将图像保存到文件。如果您想显示图像,必须依赖 OpenCV。

1
2
3
4
5
// 将图像保存到文件
img.Write("output.jpg");

// 显示图像,警告:必须依赖 opencv
img.Show("input");
  • 获取图像指针
1
2
// 获取图像数据指针
const uint8_t* ptr = img.Data();

图像处理

图像处理是 InspireCV 的核心功能。它提供了一组处理图像的函数。

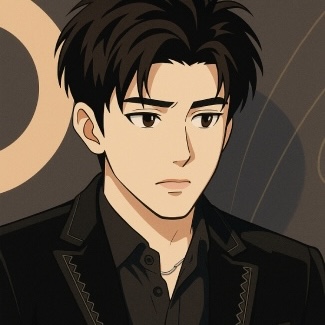

以这张原始图像为例:

KunKun

功能包括:

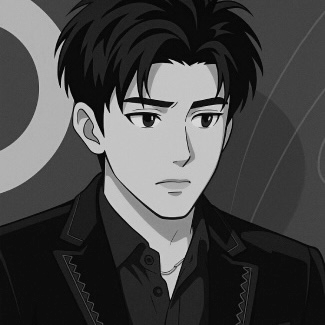

  • 转灰度
1
inspirecv::Image gray = img.ToGray();

Gray Image


  • 应用高斯模糊
1
inspirecv::Image blurred = img.GaussianBlur(3, 1.0);

Blurred Image


  • 调整大小
1
2
3
auto scale = 0.35;
bool use_bilinear = true;
inspirecv::Image resized = img.Resize(img.Width() * scale, img.Height() * scale, use_bilinear);

Resized Image

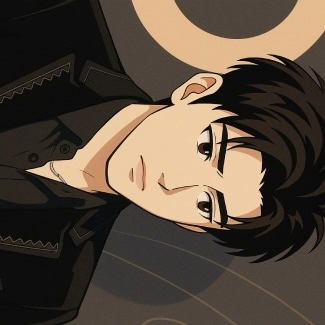

  • 旋转
    • 支持 90、180、270 度顺时针旋转
1
inspirecv::Image rotated = img.Rotate90();

Rotated Image

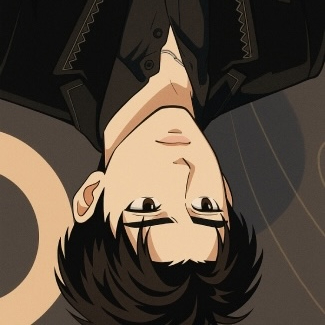

  • 翻转
    • 支持水平、垂直和双向翻转
1
inspirecv::Image flipped_vertical = img.FlipVertical();

Flipped Image


1
inspirecv::Image flipped_horizontal = img.FlipHorizontal();

Flipped Image


  • 裁剪
1
2
inspirecv::Rect<int> rect = inspirecv::Rect<int>::Create(78, 41, 171, 171);
inspirecv::Image cropped = img.Crop(rect);

Cropped Image

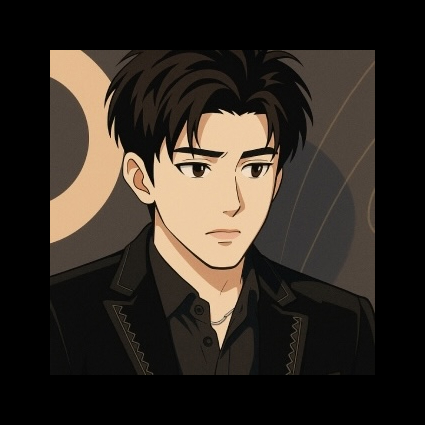

  • 填充
1
2
int top = 50, bottom = 50, left = 50, right = 50;
inspirecv::Image padded = img.Pad(top, bottom, left, right, inspirecv::Color::Black);

Padded Image


  • 交换红蓝通道
1
inspirecv::Image swapped = img.SwapRB();

Swapped Image


  • 乘法
1
2
double scale_factor = 0.5;
inspirecv::Image scaled = img.Mul(scale_factor);

Scaled Image

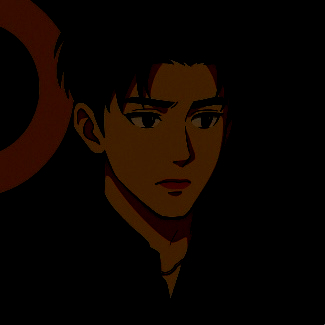

  • 加法
1
2
double value = -175;
inspirecv::Image added = img.Add(value);

Added Image


  • 仿射变换
    • 类似于 OpenCV 中的 warpAffine

原始输入是旋转 90 度的图像,变换矩阵来自人脸位置:

Rotated Image

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
 * 从以下矩阵创建变换矩阵
 * [[a11, a12, tx],
 *  [a21, a22, ty]]
 *
 * 人脸裁剪变换矩阵
 * [[0.0, -1.37626, 261.127],
 *  [1.37626, 0.0, 85.1831]]
*/
float a11 = 0.0f;
float a12 = -1.37626f;
float a21 = 1.37626f;
float a22 = 0.0f;
float b1 = 261.127f;
float b2 = 85.1831f;

// 创建变换矩阵:人脸位置变换矩阵
inspirecv::TransformMatrix trans = inspirecv::TransformMatrix::Create(a11, a12, b1, a21, a22, b2);

// dst_width 和 dst_height 是输出图像的大小
int dst_width = 112;
int dst_height = 112;

// 应用仿射变换
inspirecv::Image affine = rotated_90.WarpAffine(trans, dst_width, dst_height);

Affine Image


图像绘制

图像绘制是 InspireCV 的核心功能。它提供了一组在图像上绘制的函数。

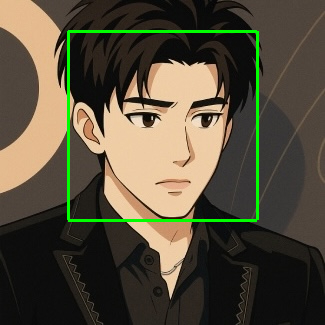

  • 绘制矩形
1
2
3
inspirecv::Rect<int> new_rect = rect.Square(1.1f);  // 正方形并扩展矩形
int thickness = 3;
draw_img.DrawRect(new_rect, inspirecv::Color::Green, thickness);

Draw Rectangle


  • 绘制圆形
1
2
3
4
std::vector<inspirecv::Point<int>> points = new_rect.As<int>().ToFourVertices();
for (auto& point : points) {
    draw_img.DrawCircle(point, 1, inspirecv::Color::Red, 5);
}

Draw Circle


  • 绘制线条
1
2
3
4
draw_img.DrawLine(points[0], points[1], inspirecv::Color::Cyan, 2);
draw_img.DrawLine(points[1], points[2], inspirecv::Color::Magenta, 2);
draw_img.DrawLine(points[2], points[3], inspirecv::Color::Pink, 2);
draw_img.DrawLine(points[3], points[0], inspirecv::Color::Yellow, 2);

Draw Lines

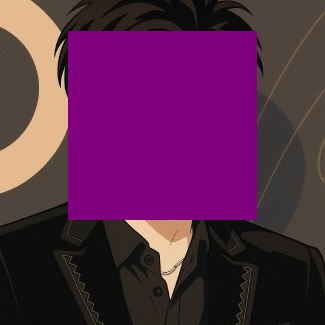

  • 填充
1
draw_img.Fill(new_rect, inspirecv::Color::Purple);

Fill

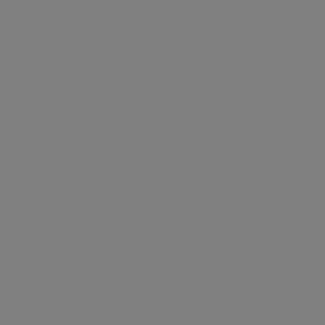

  • 重置
1
2
3
// 将图像重置为灰色
std::vector<uint8_t> gray_color(img.Width() * img.Height() * 3, 128);
img.Reset(img.Width(), img.Height(), 3, gray_color.data());

Reset

帧处理

为了简化图像处理,我们设计了一个帧处理器,它包装输入图像,为图像或视频流等帧序列提供灵活支持。它集成了一个处理管道,内置图像解码(BGR、RGB、BGRA、RGBA、YUV、NV12、NV21)、旋转、缩放和仿射变换,同时优化内部缓冲以提高性能。

1
**FrameProcess** 是 InspireFace 模块,尚未集成到 InspireCV 库中。

创建帧处理器

1
2
3
4
5
6
7
8
9
10
11
12
13
// BGR888 作为原始数据
inspirecv::Image raw = inspirecv::Image::Create("test_res/data/bulk/kun_cartoon_crop_r90.jpg", 3);
const uint8_t* buffer = raw.Data();

// 您也可以使用其他图像格式,如 NV21、NV12、RGBA、RGB、BGR、BGRA
const uint8_t* buffer = ...;

// 创建帧处理
auto width = raw.Width();
auto height = raw.Height();
auto rotation_mode = inspirecv::ROTATION_90;
auto data_format = inspirecv::BGR;
inspirecv::FrameProcess frame_process = inspirecv::FrameProcess::Create(buffer, height, width, data_format, rotation_mode);

原始数据示例:

Resized Image

管道

  • 设置预览大小
1
2
3
4
5
6
7
// 设置预览大小
frame_process.SetPreviewSize(160);

// 或者

// 设置预览缩放
frame_process.SetPreviewScale(0.5f);
  • 获取变换图像
    • 将旋转并缩放图像到预览大小
1
inspirecv::Image transform_img = frame_process.GetTransformImage();

Transform Image


  • 获取仿射处理图像
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/**
 * 人脸裁剪变换矩阵
 * [[0.0, 0.726607, -61.8946],
 *  [-0.726607, 0.0, 189.737]]
*/

// 人脸裁剪变换矩阵
float a11 = 0.0f;
float a12 = 0.726607f;
float a21 = -0.726607;
float a22 = 0.0f;
float b1 = -61.8946f;
float b2 = 189.737f;
inspirecv::TransformMatrix affine_matrix = inspirecv::TransformMatrix::Create(a11, a12, b1, a21, a22, b2);
int dst_width = 112;
int dst_height = 112;
inspirecv::Image affine_img = frame_process.ExecuteImageAffineProcessing(affine_matrix, dst_width, dst_height);

Affine Processing Image

性能考虑

  • 该库使用 Eigen3 进行高效的矩阵运算
  • OKCV 后端提供 OpenCV 的轻量级替代方案
  • 操作设计为最小化内存分配
  • 为并行处理提供线程安全操作

线程安全

该库设计为线程安全的。您可以在多线程应用程序中使用它。

错误处理

该库使用错误代码和异常来处理错误条件:

  • 图像加载/保存错误
  • 无效参数
  • 内存分配失败
  • 后端特定错误

可以使用标准的 try-catch 块捕获错误:

1
2
3
4
5
try {
    Image img = Image::Create("nonexistent.jpg");
} catch (const std::exception& e) {
    std::cerr << "Error: " << e.what() << std::endl;
}
This post is licensed under CC BY 4.0 by the author.
